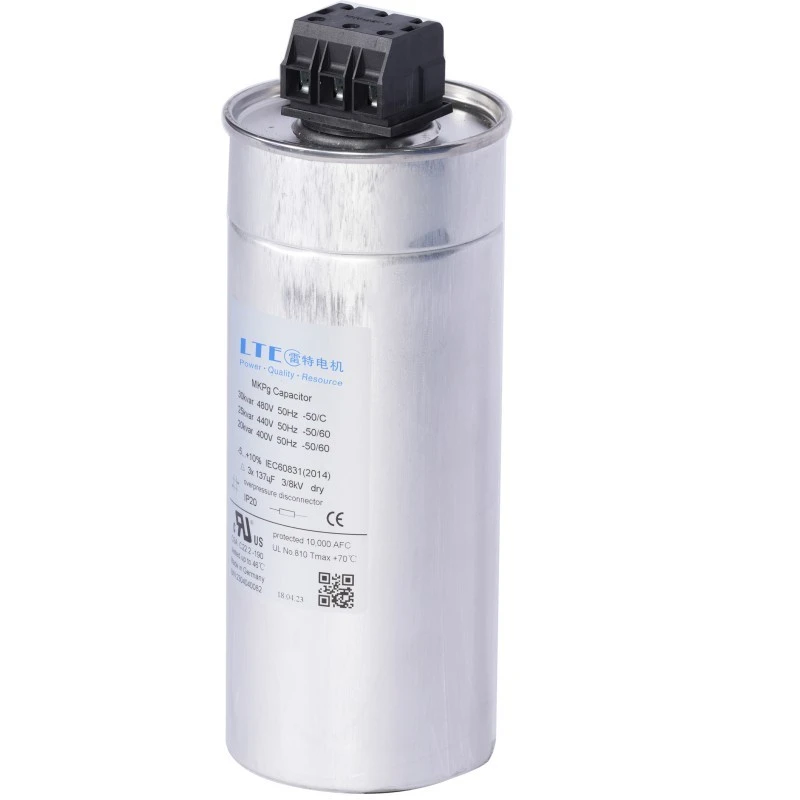

Защитный конденсатор для фильтра ЭМС
Устранение синфазных-помех
Фильтрация электромагнитной совместимости
Подавление электромагнитных помех (EMI)
Расширение возможностей оборудования по защите-помех
Защитный конденсатор для фильтра ЭМС имеет решающее значение для фильтрации ЭМС (электромагнитной совместимости), подавления электромагнитных помех (EMI) и повышения защиты от-помех оборудования. Они подразделяются наX конденсаторыиY-конденсаторы, каждый из которых выполняет разные роли.
Основные функции
X Конденсаторы
Подавите дифференциальный шум (между линиями L и N) с помощью большей емкости (0,1–10 мкФ). Они используются параллельно с индукторами для формирования LC-фильтрующих сетей.
Y-конденсаторы
Уменьшите синфазный шум (L/N на землю PE) за счет меньшей емкости (1–4,7 нФ) для ограничения тока утечки. Они соединены последовательно с синфазными индукторами и не должны размыкаться во избежание поражения электрическим током.
Ключевые приложения
Импульсные источники питания
Конденсаторы X и Y в сочетании с синфазными индукторами фильтруют входные электромагнитные помехи.
Моторные приводы
Подавление синфазных токов при переключении IGBT.
Медицинское оборудование
Используйте высоко-надежные конденсаторы Y2 со строгим контролем тока утечки.
Рекомендации по проектированию
Выбор
Выбирайте конденсаторы с соответствующими номиналами напряжения, емкости и импульсного сопротивления (например, IEC 61000-4-5 для скачков напряжения).
Сертификация безопасности
Обеспечьте соответствие стандартам (например, UL, VDE) и используйте сертифицированные конденсаторы X1/Y1 или X2/Y2.
Макет
Минимизируйте длину провода, чтобы уменьшить паразитную индуктивность и обеспечить надежное заземление Y-конденсаторов.
Общие проблемы
Чрезмерная утечка
Уменьшите емкость конденсатора Y или используйте симметричные конструкции.
Недостаточная фильтрация
Оптимизируйте индуктивность дросселя или резонансную частоту конденсатора.
Риски безопасности
Избегайте замены несертифицированными конденсаторами-.
Заключение
Защитный конденсатор для фильтра ЭМС необходим для обеспечения соответствия ЭМС. Конденсаторы X обрабатывают дифференциальный шум, а конденсаторы Y — синфазный шум. Правильный выбор, сертификация и расположение обеспечивают эффективную фильтрацию и безопасность оборудования.
