Заземляющие реакторы



Заземляющие реакторы

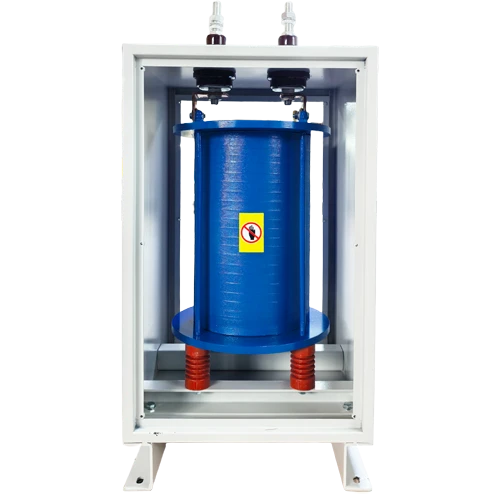

1.ЛТЕКНейтральные заземляющие реакторы

ЛТЭКНейтральные заземляющие реакторыиспользуются в промышленности для заземления генераторов, соединенных звездой. Обычно они подключаются между нейтралью и землей для контроля тока замыкания на землю.

ЛТЭКНейтральный заземляющий реакторпредставляет собой токоограничивающий реактор, который ограничивает ток короткого замыкания до уровня, на котором могут работать защитные реле и предотвращает повреждение оборудования током короткого замыкания.

Ключевые преимущества:

Подавление переходных перенапряжений:

Заземляющие реакторы нейтрали LTEC специально разработаны для подавления скачков напряжения, возникающих во время кратковременных прерываний замыкания на землю, помогая защитить изоляцию вашей системы.

Максимальная термостойкость:

Благодаря использованию систем изоляции класса H (180 градусов) или 200 градусов и процесса вакуумной пропитки под давлением (VPI), наши нейтральные заземляющие реакторы обеспечивают превосходную диэлектрическую прочность и влагостойкость.

Расширенная координация защиты:

Обеспечивая достаточный ток короткого замыкания, заземляющие реакторы нейтрали LTEC защищают ваши реле и позволяют быстро диагностировать и устранять текущие повреждения, повышая общую надежность и безопасность электросети.

Срок службы-без обслуживания:

Конструкция с воздушным-сердечником сухого-типа эффективно устраняет риск утечки масла и магнитного насыщения, сокращая частоту технического обслуживания.

ЛТЭКНейтральный заземляющий реакторэто однофазный-реакторобычно подключаются между трансформаторами или генераторами заземления и нейтрали для контроля однофазных замыканий-линии-на-земли на желаемом уровне. Они достигают этого, сопротивляясь протеканию тока через индуктивные элементы. Это устройство используется для ограничения тока замыкания на землю --- до значения, которое не повредит оборудование в энергосистеме, а также позволит обеспечить достаточный поток тока повреждения для срабатывания защитных реле для устранения повреждения. Если схема сбалансирована, ток через реактор будет равен нулю, следовательно, потерь не будет.

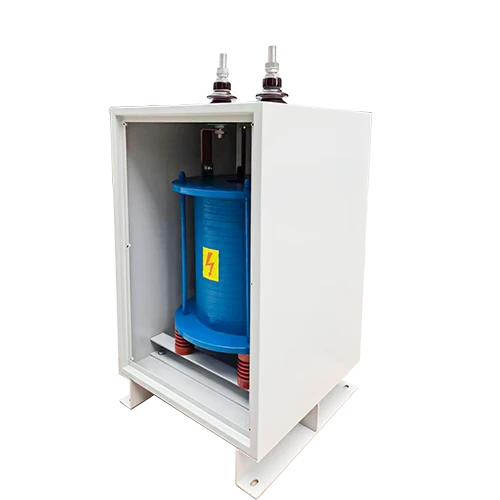

Особенности устройства:NGR-AC-13,8 кВ-400A-AN-CU-M1 представляет собой однофазный реактор с номинальной мощностью 400 А. Этот реактор рассчитан на номинальное напряжение 13800Y/8000 В переменного тока. Благодаря прочной конструкции ядра этого устройства

изготовлены из не-стареющей холоднокатаной-ламинированной кремнистой стали с использованием новейших технологий.

Это устройство отличается низкой стоимостью владения и высокой энергоэффективностью. Более низкое тепловыделение означает, что также требуется меньше охлаждения. Стандартный корпус NEMA Type 3R позволяет использовать устройство как внутри, так и снаружи помещения и предназначен для напольной установки. Кронштейны для настенного крепления или дополнительные монтажные аксессуары можно приобрести отдельно. Этот реактор имеет изоляцию 155 градусов с повышением температуры на 80 градусов.

Преимущества:NGR-AC-13,8 кВ-400A-AN-CU-M1 обладает идеальной механической прочностью, позволяющей выдерживать высокие силы короткого замыкания, ограниченное повышение температуры обеспечивает более длительный срок службы, специальную защиту поверхности от ультрафиолета и загрязнений класса IV, конструкцию, не требующую технического обслуживания, низкий уровень шума.

Приложения:Снижение токов однофазного замыкания на землю, возникающих в электрических сетях, для предотвращения повреждений трансформаторов и генераторов, снижение временных перенапряжений, возникающих за счет торможения мгновенных токов замыкания, обеспечивающих длительный-срок службы распределительных устройств, а также снижение ступенчатых напряжений до безопасного для персонала уровня.

2.Преимущество НГР:

Снижение перенапряжения-.

Уменьшен урон оборудования.

Изоляция неисправной цепи и более быстрое определение местоположения.

Повышенная защита трансформаторов, генераторов и вспомогательного оборудования.

Сокращение расходов на эксплуатацию/обслуживание.

Повысьте безопасность.

Повышенная надежность.

Снижение частоты неисправностей.

3.Что выбрать – реактор или резистор?

LTEC производит системы, использующие как реакторы, так и резисторы. В общем, если заказчик хочет значительно ограничить ток короткого замыкания, используя фактическое сопротивление, то резистор – это лучший вариант. Однако, если система обладает высокой устойчивостью к большим токам повреждения 500 А и более, то реактор является более подходящим. Обычно в конечном итоге реактор оказывается более экономически эффективным.
