Силовые трансформаторы среднего напряжения сухого типа
2. Экологичность и чистая работа.
3. Низкие эксплуатационные расходы и простота эксплуатации.
4. Отличная устойчивость к загрязнениям и влаге.
5. Высокая перегрузочная способность и надежность.
6. Простота установки и экономия пространства.
Силовые трансформаторы среднего напряжения сухого типа
LTEC производит трансформаторы с вакуумной пропиткой, трансформаторы с вакуумной герметизацией, среднего/низкого напряжения (MV/LV) и среднего/среднего напряжения (MV/MV) до 2500 кВА и 13,8 кВ.
Трансформаторы разработаны в соответствии с нормами IEC 60076-11 для оптимизации эффективности. расчет произведен согласно регламенту Ecodesign, нормам EN 50588-1.
Когда трансформаторы подключаются к инверторам, конструкция выполняется в соответствии с нормами IEC 61378-1.
Для всех трансформаторов большой опыт, технологические возможности в сочетании с высоким качеством гарантируют надежную продукцию с ожидаемым сроком службы в нормальных условиях более 25 лет.
Общая система управления качеством компании основана на сертифицированной системе обеспечения качества ISO 9001- 2015, Экологическом ISO 14001-2015.

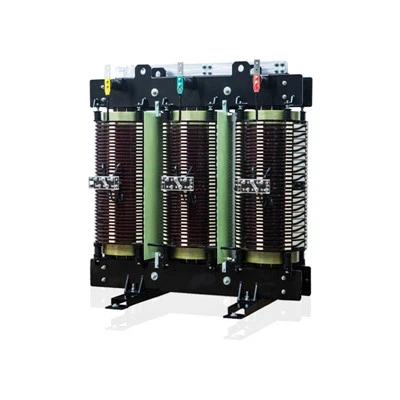

Применение распределительных трансформаторов сухого типа
1. Коммерческие здания и инфраструктура
2. Промышленные объекты
3. Системы возобновляемой энергетики
4. Критическая инфраструктура
5. Особая среда
6. Приложения для интеллектуальных сетей
Технические характеристики силовых трансформаторов сухого типа среднего напряженияs
|
Категория |
Параметр |
Спецификация |
|
Базовые рейтинги |
Номинальная мощность |
До 10 МВА |
|
Номинальное первичное напряжение |
3кВ-13,8 кВ (допуск ±10%) |
|
|
Номинальное вторичное напряжение |
120V-480V |
|
|
Частота |
50 Гц/60 Гц |
|
|
Производительность |
Эффективность |
>95% |
|
Нажмите «Диапазон» |
±5% или 2×2,5% |
|
|
Строительство |
Тип конструкции |
Трехфазный-сухой-железный сердечник открытого типа |
|
Материал обмотки |
Медь/Алюминий |
|
|
Тип терминала |
Медные шины |
|
|
Изоляционная структура |
VPI (пропитка под вакуумом) |
|
|
Охлаждение и тепло |
Метод охлаждения |
Естественное воздушное-охлаждение (AN) с эффективной конструкцией охлаждения |
|
Класс изоляции |
Стандарт H (180 градусов), класс C опционально, сертифицирован R (220 градусов) |
|
|
Система изоляции |
Соответствует UL1446 |
|
|
Защита |
Класс защиты |
IP00 (внутренний монтаж) |
|
Огнестойкость |
Огнестойкие-материалы |
|
|
Относящийся к окружающей среде |
Максимальная высота |
Меньше или равна 1000 м над уровнем моря |
|
Максимальная влажность |
95 % (без-конденсации) |
|
|
Сертификаты |
Сертифицированный температурный класс |
Класс H (180 градусов) и класс R (220 градусов) |
Почему выбирают LTECСиловые трансформаторы среднего напряжения сухого типа?
LTEC – снабдите ваши системы инновациями!
Повышенная безопасность и экологические преимущества
100 % огнестойкий-огнестойкий материал: Герметизация из эпоксидной смолы, сертифицированная UL-, предотвращает распространение огня (соответствует стандартам IEC 60076-11).
Нулевые утечки масла: Устраняет риски загрязнения почвы/воды в чувствительных зонах (больницы, центры обработки данных).
Низкая токсичность: Не содержит ПХД или опасных охлаждающих жидкостей -, соответствующих требованиям RoHS/REACH.
Превосходная инженерия и производительность
Высокоэффективные модели: КПД до 98,5 % (соответствует стандартам DOE 2016 и ЕС Tier 2).
Усовершенствованная конструкция охлаждения: Запатентованные вентиляционные каналы позволяют подниматься на 150 градусов.
Низкий уровень шума: <55dB sound rating for urban installations (NEMA ST-20 compliant).
Адаптивность к экстремальным условиям
Тропические версии: Влаго-стойкий (относительная влажность 95 %), с противо-грибковой обработкой.
Защита от коррозии-Защищена: Протестировано солевым-спрейом для прибрежного/морского применения.
Варианты-высотной работы: Специальная конструкция для работы на высоте более 4000 м.
Готовность к интеллектуальным сетям
Модели с поддержкой Интернета вещей-: Встроенный-мониторинг температуры/нагрузки (Modbus RTU/Profibus).
Гармоническое смягчение: Проекты с коэффициентом K-4/13/20 для нелинейных нагрузок.
Двунаправленная-возможность: Поддерживает интеграцию возобновляемых источников энергии.
Преимущества обслуживания и эксплуатации
Самоочищающиеся змеевики-: Нано-покрытие уменьшает накопление пыли.
Модульная конструкция: Терминалы-доступа с передней стороны упрощают установку.
30-летний срок службы: Тесты на ускоренное старение подтверждают долговечность.
Возможности настройки
Гибкость напряжения: 600 В-35 кВ с возможностью многократного отвода (±2×2,5%).
Специальные конфигурации: Дельта-Зигзаг, Двойная вторичная линия и т. д.
Компактные размеры: на 40 % меньше, чем у обычных сухих-типов.
Соответствие и сертификаты
Глобальные одобрения: UL/cUL, CE, IEC, ГОСТ, CCC.
Сейсмичность: Сертифицирован для сейсмической активности зоны 4.
Устойчивость к циклонам-устойчивости: Ветровая-нагрузка проверена на скорости 200 км/ч.
